TYP 14
vnější spojka
Souosé vnější spojení trubek stejného průměru.
Pokud potřebujeme spojit trubky tak, aby spoj měl stejný průměr jako trubka, je nutné použít alternativní fitinku typ 18. Je však třeba brát ohled na skutečnost, že typ 18 je vhodný pro menší tahové namáhání spoje.
| typ | trubka | mm | kg | cena Kč | ||||||||||

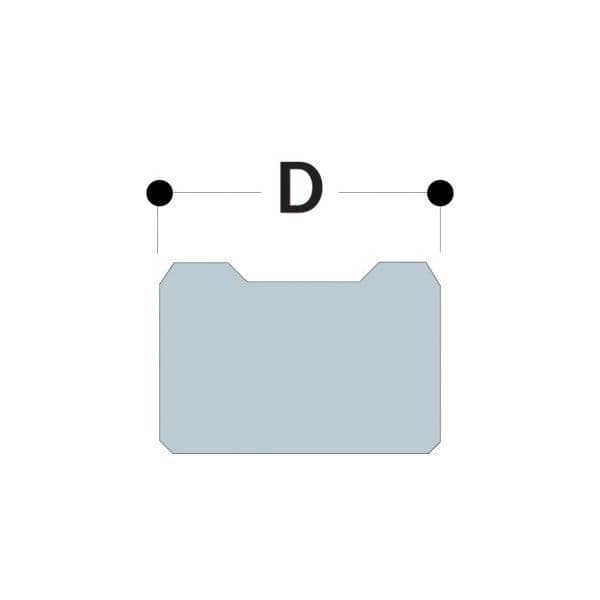

| A | B | C | D | E | F | G | H | J | K | L | ø | |||
| 14-4 | 4 | 58 | 0.14 | 295,90 | ||||||||||
| 14-5 | 5 | 77 | 0.23 | 272,89 | ||||||||||
| 14-6 | 6 | 89 | 0.39 | 270,85 | ||||||||||
| 14-7 | 7 | 102 | 0.52 | 367,44 | ||||||||||
| 14-8 | 8 | 104 | 0.57 | 429,79 | ||||||||||
| 14-9 | 9 | 124 | 1.08 | 594,86 | ||||||||||
Uvedené ceny jsou bez DPH.
| velikost trubky |
vnější průměr mm |
vnitřní průměr mm |
palce |
| 2 | 13,5 | 8 | 1/4" |
| 3 | 17,5 | 10 | 3/8" |
| 4 | 21,3 | 15 | 1/2" |
| 5 | 26,9 | 20 | 3/4" |
| 6 | 33,7 | 25 | 1" |
| 7 | 42,4 | 32 | 1 1/4" |
| 8 | 48,3 | 40 | 1 1/2" |
| 9 | 60,3 | 50 | 2" |
