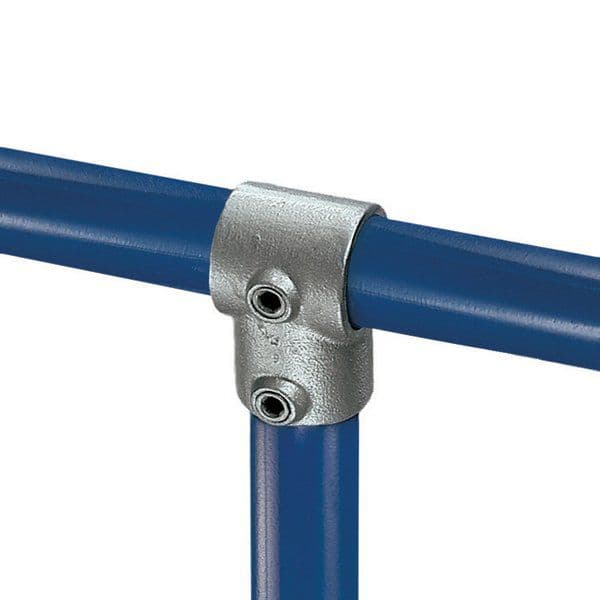

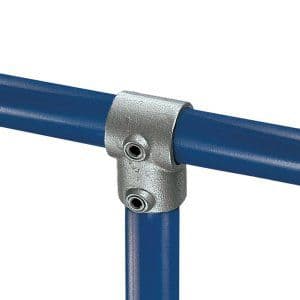

10 ODBOČKA 90°
Slouží k napojení trubek pod úhlem 90°, přičemž osy trubek se protínají.
Není možné použít k napojení trubky ve fitince. Trubka A je průběžná. Používá se především pro středové příčky zábradlí, regály nebo police. Z průběžné trubky A je možno u některých velikostí přecházet kolmo na jiný průměr trubky. Tato fitinka neumožňuje dodatečnou montáž na již hotovou konstrukci. Tento problém řeší typ A10.
| typ | trubka | kg | cena Kč |
| A | |||
| 10-5 klasik | 5 | 0.21 | 177,96 |
| 10-5 profi | 5 | 0.19 | 207,17 |
| 10-6 profi | 6 | 0.29 | 244,38 |
| 10-7 profi | 7 | 0.45 | 344,92 |
| 10-8 klasik | 8 | 0.56 | 233,53 |
| 10-8 profi | 8 | 0.53 | 393,79 |
| fitinka | vnitřní průměr fitinky* |
max. vnější průměr trubky |
jmenovitá světlost (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnitřní průměr fitinky je orientační rozměr otvoru fitinky převedený z palcových údajů výrobce. Skutečný rozměr se může nepatrně lišit podle konkrétního typu fitinky a výrobních tolerancí.
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
