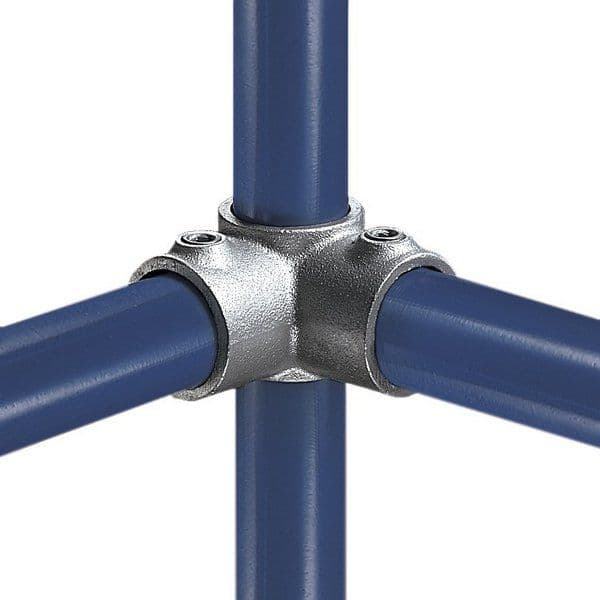

21 ROHOVÝ PRŮBĚŽNÝ SPOJ
Používá se nejčastěji v zábradlí a regálech.
Osy všech trubek se vzájemně protínají.
| typ | trubka | kg | cena Kč |
| A | |||
| 21-5 klasik | 5 | 0.21 | 204,90 |
| 21-5 profi | 5 | 0.28 | 316,03 |
| 21-7 klasik | 7 | 0.58 | 353,11 |
| 21-7 profi | 7 | 0.54 | 469,33 |
| 21-8 klasik | 8 | 0.69 | 366,58 |
| 21-8 profi | 8 | 0.73 | 523,21 |
Uvedené ceny jsou bez DPH.
| fitinka | vnitřní průměr fitinky* |
max. vnější průměr trubky |
jmenovitá světlost (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnitřní průměr fitinky je orientační rozměr otvoru fitinky převedený z palcových údajů výrobce. Skutečný rozměr se může nepatrně lišit podle konkrétního typu fitinky a výrobních tolerancí.
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
