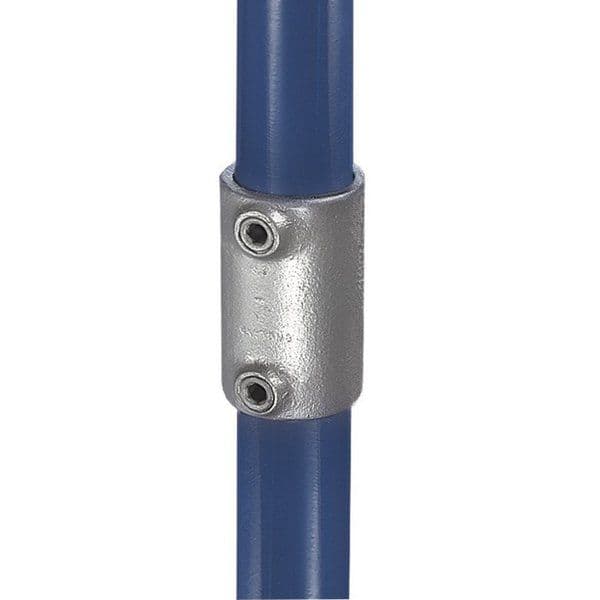

14 VNĚJŠÍ SPOJKA
Souosé vnější spojení trubek stejného průměru.
Pokud potřebujeme spojit trubky tak, aby spoj měl stejný průměr jako trubka, je nutné použít alternativní fitinku typ 18. Je však třeba brát ohled na skutečnost, že typ 18 je vhodný pro menší tahové namáhání spoje.
| typ | trubka | kg | cena Kč |
| A | |||
| 14-5 klasik | 5 | 0.23 | 439,56 |
| 14-5 profi | 5 | 0.23 | 276,60 |
| 14-7 klasik | 7 | 0.52 | 303,15 |
| 14-7 profi | 7 | 0.52 | 372,13 |
| 14-8 klasik | 8 | 0.57 | 353,11 |
| 14-8 profi | 8 | 0.57 | 435,45 |
Uvedené ceny jsou bez DPH.
| fitinka | vnitřní průměr fitinky* |
max. vnější průměr trubky |
jmenovitá světlost (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnitřní průměr fitinky je orientační rozměr otvoru fitinky převedený z palcových údajů výrobce. Skutečný rozměr se může nepatrně lišit podle konkrétního typu fitinky a výrobních tolerancí.
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
