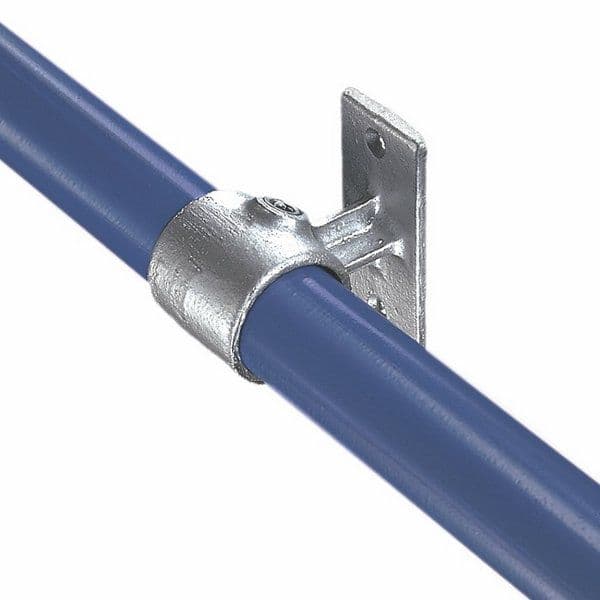

70 DRŽIAK ZÁBRADLIA
Tento fiting je určený na montáž zábradlia pozdĺž steny, alebo tiež na uchytenie ochranných panelov alebo dosiek k zábradliu či konštrukcii.
| typ | rúrka | kg | cena EUR |
| A | |||
| 70-5 klasik | 5 | 0.36 | 13,21 |
| 70-5 profi | 5 | 0.36 | 14,65 |
| 70-7 klasik | 7 | 0.57 | 10,50 |
| 70-7 profi | 7 | 0.57 | 18,42 |
| 70-8 klasik | 8 | 0.62 | 12,05 |
| 70-8 profi | 8 | 0.62 | 22,89 |
Uvedené ceny sú bez DPH.
| fiting | vnútorný priemer fitingy* |
max. vonkajšie priemer rúry |
menovitá svetlosť (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnútorný priemer fitingu je orientačný rozmer otvoru fitingy prevedený z palcových údajov výrobcu. Skutočný rozmer sa môže nepatrne líšiť podľa konkrétneho typu fitingu a výrobných tolerancií.
Spojky môžu prenášať axiálne zaťaženie až 900 kg na jednu nastavovaciu skrutku, ak je utiahnutý momentom 39 Nm.
