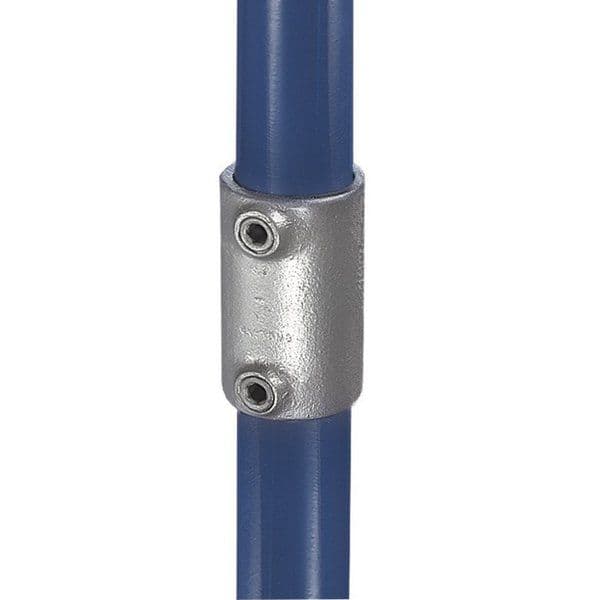

14 VONKAJŠIA SPOJKA
Súosové vonkajšie spojenie rúrok rovnakého priemeru.
Pokiaľ potrebujeme spojiť rúrky tak, aby spoj mal rovnaký priemer ako rúrka, je nutné použiť alternatívny fiting typ 18. Je však potrebné brať ohľad na skutočnosť, že typ 18 je vhodný pre menšie ťahové namáhanie spoja.
| typ | rúrka | kg | cena EUR |
| A | |||
| 14-5 klasik | 5 | 0.23 | 18,32 |
| 14-5 profi | 5 | 0.23 | 11,52 |
| 14-7 klasik | 7 | 0.52 | 12,63 |
| 14-7 profi | 7 | 0.52 | 15,51 |
| 14-8 klasik | 8 | 0.57 | 14,71 |
| 14-8 profi | 8 | 0.57 | 18,14 |
Uvedené ceny sú bez DPH.
| fiting | vnútorný priemer fitingy* |
max. vonkajšie priemer rúry |
menovitá svetlosť (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnútorný priemer fitingu je orientačný rozmer otvoru fitingy prevedený z palcových údajov výrobcu. Skutočný rozmer sa môže nepatrne líšiť podľa konkrétneho typu fitingu a výrobných tolerancií.
Spojky môžu prenášať axiálne zaťaženie až 900 kg na jednu nastavovaciu skrutku, ak je utiahnutý momentom 39 Nm.
