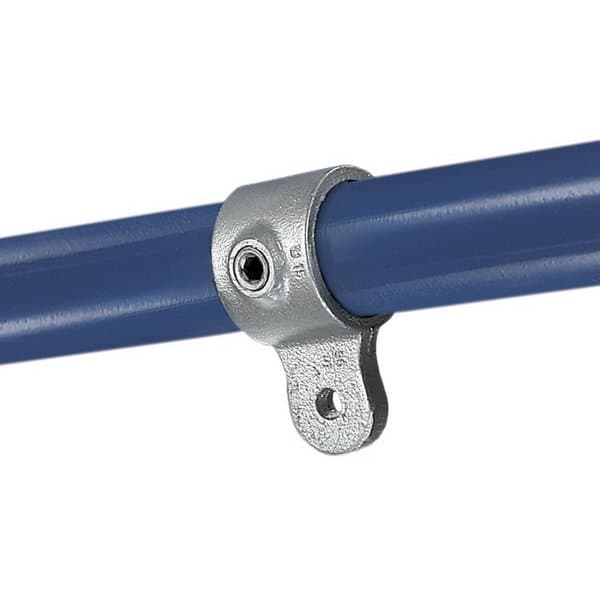

M50 KLOUBOVÝ JEDNODUCHÝ „SAMEČEK“ ROVNOBĚŽNÝ
Jedna část kombinované fitinky C50.
Také se používá k uchycení desek k trubkovým konstrukcím. ø znázorňuje průměr spojovacího otvoru.
| typ | trubka | kg | cena Kč |
| A | |||
| m50-5 profi | 5 | 0.24 | 232,17 |
| m50-7 profi | 7 | 0.36 | 277,15 |
Uvedené ceny jsou bez DPH.
| velikost trubky |
vnější průměr mm |
vnitřní průměr mm |
| 2 | 13,5 | 8 |
| 3 | 17,5 | 10 |
| 4 | 21,3 | 15 |
| 5 | 26,9 | 20 |
| 6 | 33,7 | 25 |
| 7 | 42,4 | 32 |
| 8 | 48,3 | 40 |
| 9 | 60,3 | 50 |
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
