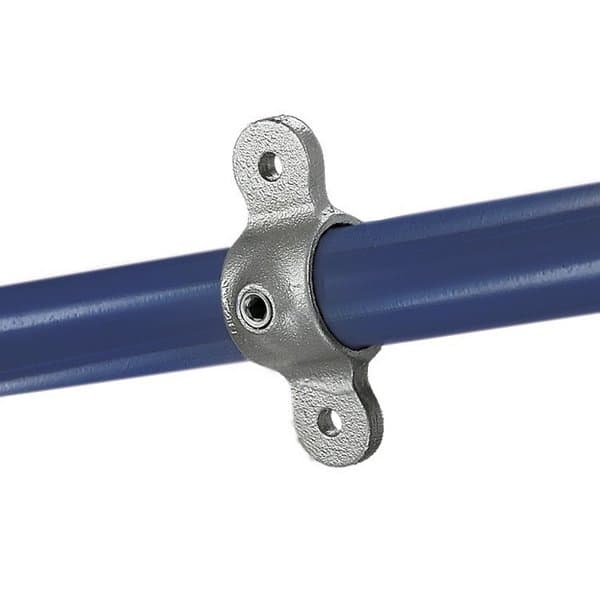

M51 KLOUBOVÝ JEDNODUCHÝ „SAMEČEK“ ROVNOBĚŽNÝ
Jedna část kombinované fitinky C51.
Také se používá k uchycení desek k trubkovým konstrukcím. ø znázorňuje průměr spojovacího otvoru.
| typ | trubka | kg | cena Kč |
| A | |||
| m51-5 profi | 5 | 0.33 | 431,01 |
| m51-6 profi | 6 | 0.38 | 417,68 |
| m51-7 profi | 7 | 0.46 | 441,00 |
| m51-8 profi | 8 | 0.48 | 457,11 |
Uvedené ceny jsou bez DPH.
| velikost trubky |
vnější průměr mm |
vnitřní průměr mm |
| 2 | 13,5 | 8 |
| 3 | 17,5 | 10 |
| 4 | 21,3 | 15 |
| 5 | 26,9 | 20 |
| 6 | 33,7 | 25 |
| 7 | 42,4 | 32 |
| 8 | 48,3 | 40 |
| 9 | 60,3 | 50 |
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
