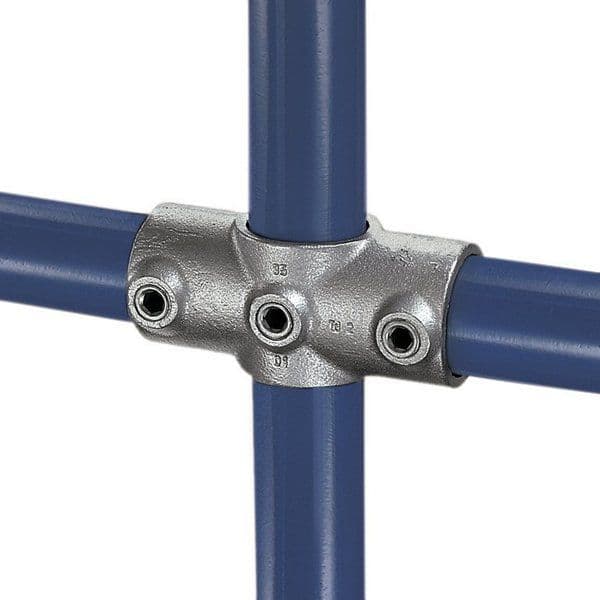

26 KŘÍŽ PRŮBĚŽNÝ S NAPOJENÍM
Používá se pro zábradlí (středové příčky), regály nebo pevné pracovní stoly.
Svislá trubka je průběžná, vodorovná musí být ve fitince napojena.
| typ | trubka | kg | cena Kč |
| A | |||
| 26-5 profi | 5 | 0.27 | 326,03 |
| 26-6 profi | 6 | 0.4 | 365,47 |
| 26-7 klasik | 7 | 0.57 | 319,99 |
| 26-7 profi | 7 | 0.65 | 446,00 |
| 26-8 klasik | 8 | 0.65 | 381,18 |
| 26-8 profi | 8 | 0.71 | 583,75 |
Uvedené ceny jsou bez DPH.
| fitinka | vnitřní průměr fitinky* |
max. vnější průměr trubky |
jmenovitá světlost (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnitřní průměr fitinky je orientační rozměr otvoru fitinky převedený z palcových údajů výrobce. Skutečný rozměr se může nepatrně lišit podle konkrétního typu fitinky a výrobních tolerancí.
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
