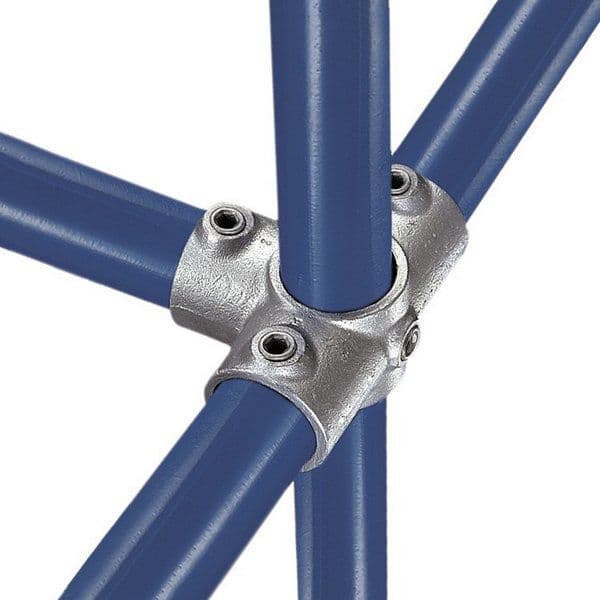

35 ÚHLOVÝ SPOJOVACÍ KŘÍŽ
Typ pro svázání svislé trubky s vodorovnými, přičemž v jednom směru je průchozí a ve druhém směru se trubky ve fitince napojují.
Osy všech trubek se protínají.
| typ | trubka | kg | cena Kč |
| A | |||
| 35-5 profi | 5 | 0.35 | 447,67 |
| 35-7 profi | 7 | 0.77 | 665,95 |
| 35-8 profi | 8 | 0.93 | 706,49 |
| 35-9 profi | 9 | 1.68 | 1 511,85 |
Uvedené ceny jsou bez DPH.
| velikost trubky |
vnější průměr mm |
vnitřní průměr mm |
| 2 | 13,5 | 8 |
| 3 | 17,5 | 10 |
| 4 | 21,3 | 15 |
| 5 | 26,9 | 20 |
| 6 | 33,7 | 25 |
| 7 | 42,4 | 32 |
| 8 | 48,3 | 40 |
| 9 | 60,3 | 50 |
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
