40 JEŽEK

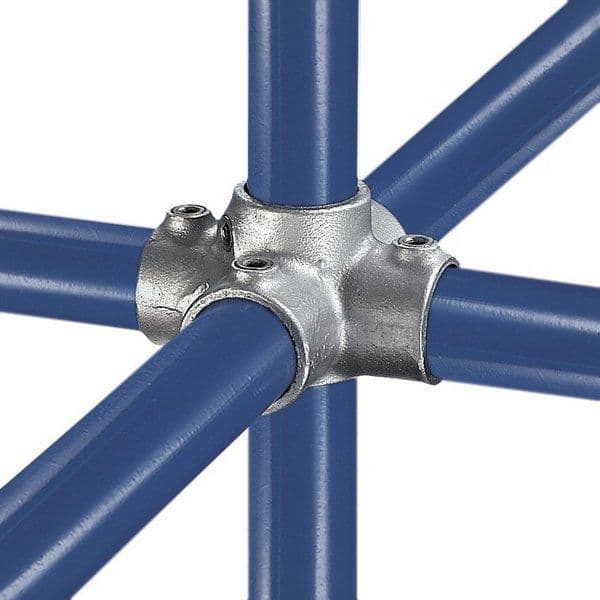

Obvykle se používá u vícenásobných kolmých struktur.
Svislá trubka je průchozí a ostatní vodorovné trubky se ve fitince napojují.
| typ | trubka | kg | cena Kč |
| A | |||
| 40-5 profi | 5 | 0.4 | 599,85 |
| 40-6 profi | 6 | 1 | 694,28 |
| 40-7 profi | 7 | 1.28 | 994,20 |
| 40-8 klasik | 8 | 1.19 | 729,23 |
| 40-8 profi | 8 | 1.9 | 1 149,16 |
| 40-9 profi | 9 | 2.04 | 1 697,92 |
Uvedené ceny jsou bez DPH.
| fitinka | vnitřní průměr fitinky* |
max. vnější průměr trubky |
jmenovitá světlost (NB) |
DN |
| 2 | 15,0 mm | 13,5 mm | 1/4" | 8 |
| 3 | 19,3 mm | 17,5 mm | 3/8" | 10 |
| 4 | 22,1 mm | 21,3 mm | 1/2" | 15 |
| 5 | 27,7 mm | 26,9 mm | 3/4" | 20 |
| 6 | 35,1 mm | 33,7 mm | 1" | 25 |
| 7 | 43,7 mm | 42,4 mm | 1 1/4" | 32 |
| 8 | 49,3 mm | 48,3 mm | 1 1/2" | 40 |
| 9 | 61,2 mm | 60,3 mm | 2" | 50 |
* Vnitřní průměr fitinky je orientační rozměr otvoru fitinky převedený z palcových údajů výrobce. Skutečný rozměr se může nepatrně lišit podle konkrétního typu fitinky a výrobních tolerancí.
Spojky mohou přenášet axiální zatížení až 900 kg na jeden stavěcí šroub, pokud je utažen momentem 39 Nm.
